Cara Menggunakan Scale Di Autocad

Memperbesar atau mengurangi objek yang dipilih, menjaga proporsi objek yang sama setelah scaling.

Metode Access

Tombol

 Ribbon: Home tab panel Modify Scale

 Menu: ModifyScale

 Toolbar:  Modify

 Menu Shortcut:  Pilih objek untuk skala. Klik kanan di area gambar dan klik Scale.

Ringkasan

Untuk skala objek, menentukan titik dasar dan faktor skala. Titik dasar bertindak sebagai pusat operasi skala dan tetap diam. Sebuah faktor skala lebih besar dari 1 memperbesar objek. Faktor skala antara 0 dan 1 menyusut objek.

Daftar Anjuran

Petunjuknya berikut ditampilkan.

Pilih objek: Gunakan metode seleksi obyek dan tekan Enter setelah selesai

Tentukan titik dasar: Tentukan sebuah titik

Titik dasar Anda tentukan mengidentifikasi titik yang tetap di lokasi yang sama dengan objek yang dipilih mengubah ukuran (dan dengan demikian menjauh dari titik dasar stasioner).

Catatan Ketika Anda menggunakan perintah SCALE dengan annotative objek, posisi atau lokasi objek adalah skala relatif terhadap titik dasar dari operasi skala, tetapi ukuran objek tidak berubah.

Tentukan faktor skala atau [ Copy / Reference ]: Tentukan skala, masukkan c , atau masukkan r

Faktor Skala

Mengalikan dimensi dari objek yang dipilih oleh skala tertentu. Sebuah faktor skala lebih besar dari 1 memperbesar obyek. Faktor skala antara 0 dan 1 menyusut objek. Anda juga dapat menyeret kursor untuk membuat objek yang lebih besar atau lebih kecil.

Salinan

Membuat copy dari objek yang dipilih untuk skala.

Referensi

Timbangan objek yang dipilih berdasarkan panjang referensi dan panjang baru ditentukan.

Baca Selengkapnya »

Cara Extrude Di Sketchup Untuk Objek Curve

Secara default, anda tidak dapat melakukan face extrude pada objek kurva menggunakan fitur puss or pull. Namun anda tidak perlu khawatir, karena dengan menggunakan plugins JointPushPull anda dapat melakukan hal tersebut dengan mudah dan cepat.

JointPushPull merupakan sebuah plugins Sketchup yang didedikasikan untuk melakukan extruding pada face objek yang berbentuk kurva. Anda pun dapat menemukan berbagai macam variasi extruding yang mungkin dapat menambah perlengkapan anda untuk melakukan modeling 3D.

Cara Extrude Di Sketchup

• Berikut objek kurva yang akan dilakukan extrude menggunakan JointPushPull

• Pertama klik ikon jointpushpull dengan huruf j dan aplikasikan pada face objek

• Secara otomatis objek kurve dapat diextrude menjadi lebih tebal dan besar

• Percobaan lainnya adalah dengan memilih jointpushpull dengan huruf N dan aplikasikan pada face objek
• Anda akan melihat objek ter-extrude namun tidak menyatu satu sama lainnya dan terlihat seperti roda gigi

Anda pun dapat melakukan berbagai macam percobaan lainnya untuk mengetahui fungsi dari masing-masing tools yang terdapat pada plugins JointPushPull.

Baca Selengkapnya »

Menggambar Dengan Keyboard Tanpa Mouse Di AutoCAD

Ada saatnya ketika anda ingin melakukan pekerjaan menggambar ataupun editing pada aplikasi AutoCAD, mouse komputer rusak ataupun tidak dapat bekerja dengan baik.

Jika anda menggunakan portable komputer atau laptop, anda dapat dengan mudah menggunakan keypad sebagai pengganti mouse yang rusak. Namun bagaimana jika anda menggunakan komputer yang tidak dilengkapi dengan keypad.

Untuk mengatasi masalah tersebut, berikut cara emergency yang dapat anda lakukan:

Mengaktifkan fungsi mouse dengan keyboard

Klik start, dan masuk ke Control Panel
Masuk ke “Ease of Access Center” atau accessibility options
Pilih “Make the mouse easier to use”
Aktifkan fungsi “Turn on Mouse Keys dan klik setup Mouse Keys
Ceklist “Turn on Mouse Keys” dan “Hold down CTRL to speed up adn SHIFT to slow down”
Klik Apply dan ok untuk mengakhiri

Memperaktekkan pada AutoCAD

Setelah mengaktifkan fungsi mouse pada keyboard, pada sistem tray anda akan melihat simbol mouse dengan tanda silang merah yang menandakan fungsi mouse belum dapat digunakan.

Untuk mengaktifkannya, tekan tombol “num lock”. Dan simbol mouse akan berubah aktif.

Untuk sistem navigasi pada keyboard seperti menggerakkan kursor mouse ke atas, bawah, kiri, kanan dan serong, serta klik kanan dan klik kiri pada setiap sistem operasi memiliki perbedaan. Saya menggunakan sistem operasi Windows 7 berikut navigasinya;

Angka 7 : Serong Atas Kiri
Angka 8 : Atas
Angka 9 : Serong Atas Kanan
Angka 0 : Merubah Huruf I Menjadi Klik Kiri
Huruf U : Kiri
Huruf I : AKses Klik Kanan dan Klik Kiri
Huruf O : Kanan
Huruf J : Serong Bawah Kiri
Huruf K : Bawah
Huruf L : Serong Bawah Kanan
Tanda ; : Merubah Huruf I Menjadi Klik Kanan

Untuk mempercepat gerakan kursor anda dapat melakukan kombinasi dengan Shift (memperlambat) dan CTRL (mempercepat), seperti contoh:

Kombinasi Shift + Angka 8 untuk memperlambat gerakan kursor ke atas
Kombinasi CTRL + Angka 8 untuk mempercepat gerakan kursor ke atas

Baca Selengkapnya »

AutoCAD Tombol Delete Tidak Berfungsi

Dalam AutoCAD, tombol delete di keyboard memang sangat bermanfaat sekali untuk menghapus objek dengan lebih cepat. Namun kadang-kadang user mengalami sedikit masalah dimana tombol delete tersebut tidak berfungsi dengan semestinya.

Tidak berfungsinya tombol delete pada AutoCAD biasanya disebabkan terjadinya perubahan sistem variabel pickfirst menjadi 0 atau dinonaktifkan. Perubahan ini terjadi biasanya tanpa disadari oleh pengguna, sehingga ketika anda mulai menjalankan aplikasi AutoCAD, tombol delete pada keyboard tidak bekerja.

Untuk mengatasi masalah tombol delete yang tidak berfungsi, anda perlu mengganti sistem variabel pickfirst menjadi satu, dengan cara:

Ketik pickfirst > enter > berikan nilai 1 > enter

Nah sekarang tombol delete pada keyboard anda sudah dapat bekerja kembali, dan dapat digunakan untuk menghapus objek dengan lebih cepat.

Baca Selengkapnya »

Cara Melakukan Settingan Awal Di Sweet Home 3D

Untuk mendapatkan hasil yang lebih presisi dan sesuai dengan keinginan kita menggunakan aplikasi Sweet Home 3D, ada baiknya anda melakukan beberapa settingan penting sebelum mulai menggambar.

Beberapa settingan penting yang dapat anda rubah seperti units, gird, penggaris, default font, ukuran wall dan yang terakhir sistem save automatis yang dibermanfaat untuk melakukan penyimpanan gambar kerja sesuai dengan waktu yang telah ditentukan. Pastinya jika sewaktu-waktu komputer mati mendadak, anda tidak perlu melakukan penggambaran dari awal lagi.

Cara Melakukan Settingan Awal Di Sweet Home 3D

• Klik menu file > Preferences, selanjutnya akan muncul kotak dialog Preferences

• Anda akan melihat ada berbagai macam settingan disana dan ubahlah sesuai dengan kebutuhan
  Klik tombol ok jika sudah selesai

Baca Selengkapnya »

Cara Membuat Structure Di AutoCAD Mechanical

Structure merupakan salah satu fitur terpenting yang terdapat pada aplikasi AutoCAD Mechanical. Fitur ini dapat memberikan kemudahan lebih mendetail mengenai berbagai macam objek-objek yang terpisah berdasarkan seleksi namun masih menjadi satu kesatuan yang utuh.

Intinya anda dapat melakukan editing ataupun pengambaran pada objek-objek tertentu secara mudah dan cepat dengan menggunakan structure.

Cara Menggunakan Structure di AutoCAD Mechanical

• Untuk mempermudah penggambaran, ubah workspace menjadi ke dalam mode structure
• Ketika dalam mode structure, anda akan melihat kotak dialog Mechanical Browser pada sebelah kiri layar kerja

• Sebagai contoh saya menggambar dua objek yang berbeda persegi dan lingkaran

• Kita akan membagi objek persegi dan lingkaran dalam sebuah folder
• Pada Model > drawing, klik kanan > New > Folder

• Pindahkan kursor ke layar kerja. Ketik persegi (enter) > pilih objek persegi (enter) > dan klik pada ujung persegi. Secara otomatis anda akan melihat folder persegi.

• Lakukan hal yang sama untuk membuat folder lingkaran
• Ketika anda meng-klik folder persegi, secara otomatis yang terseleksi adalah objek persegi dan anda dapat melakukan pengeditan

• Begitu juga jika anda meng-klik folder lingkaran, secara otomatis objek lingkaranlah yang terseleksi

Penggunaan structure ini sangat bermanfaat jika anda akan melakukan penggambaran objek dengan lebih mendetail untuk membagi objek-objek kedalam folder yang sama.

Baca Selengkapnya »

Cara Mengatasi AutoCAD Objek Yang Tidak Bisa Di Region

Region merupakan salah satu perintah AutoCAD yang digunakan untuk menyatukan objek sehingga membentuk objek seperti plane atau surface. Objek ini pun nantinya dapat diubah menjadi 3D dengan menggunakan perintah extrude.

Namun dalam beberapa kasus, pengguna AutoCAD sering sekali mendapati masalah tidak dapat menggunakan perintah region pada objek dan menggularkan pesan “Open objects must be coplanar”. Mengapa hal tersebut bisa terjadi? semua itu disebabkan salah satu titik vertex (sumbu Z) tidak berada sejajar dengan sumbu X dan Y.

Cara Mengatasi Objek Yang Tidak Bisa Di Region

• Berikut contoh objek yang tidak bisa diregion
• Ketik flatten (enter)
• Pilih objek yang akan diflatten (enter)
• Ketik Y (enter), untuk menghilangkan hidden line
• Setelah itu barulah gunakan perintah region
• Ketik region (enter)
• Pilih objeknya (enter)
• Secara otomatis objek berubah menjadi surface/plane

Baca Selengkapnya »

Memperbesar Dan Memperkecil AutoCAD Objek Dengan Scale

Untuk memperbesar atau memperkecil ukuran objek di AutoCAD anda dapat menggunakan perintah scale. Ukuran objek yang akan di scale dipengaruhi oleh nilai “scale factor”, dimana default-nya adalah 1.

Jika anda ingin memperbesar ukuran gambar 2x lipat, anda dapat memberikan nilai 2 pada scale factornya, dan jika anda ingin mengecilkan ukuran gambar setengah-nya, maka anda dapat memberikan nilai 0.5 pada scale factor-nya.

Menggunakan Perintah Scale

• Ketik sc (enter)
• Tentukan base point
• Berikan nilai pada scale factor, contoh nilai 2 untuk memperbesar gambar 2x lipat (enter)

Perintah Scale juga mempunyai opsi Copy, dimana anda dapat memperbesar objek tanpa menghilangkan ukuran objek yang aslinya.

AutoCAD Scale Command | Video

Baca Selengkapnya »

CARA MUDAH MENENTUKAN SATUAN DAN SKALA CETAK DI AUTOCAD

Artikel berikut ditujukan bagi teman-teman yang masih sedikit bingung dengan satuan dan skala yang ada dalam AutoCAD.
Dalam urusan satuan dan skala pasti tidak terlepas dari namanya ukuran, apakah itu mm, cm, m dan lain sebagainya.

UNIT DI AUTOCAD

Banyak yang bertanya sebenarnya di AutoCAD itu menggunakan satuan/unit apa sih ?.
Dalam program AutoCAD satuan yang tersedia yaitu Metric atau mm (milimeter) danImperial atau inch (inchi).
terus bagaimanan kita bisa membedakan lembar kerja itu mm atau inchi?, jawabanya sangatlah mudah, yaitu disaat pertama kali kita membuat lembar kerja baru pasti memilih template yang berekstensi dwt, lha template dengan nama acadiso.dwt  adalah menggunakan satuan mm dan acad.dwt adalah yang menggunakan satuan imperial atauinchi

untuk mengecek kebenarannya bisa diketikUNITS kemudian enter, maka akan ditampilkan nilai dari Unit yang berlaku pada lembar kerja tersebut, unit ini bukanlah unit yang dipakai dalam satuan gambar, namun hanya sebagaiUnit scale Insertion saja, maksudnya apa unit scale insertion, yaitu unit yang digunakan bilamana kita akan melakukan proses Impor Blok atau gambar dengan ukuran Inchi/mm, maka secara otomatis akan menyesuaikan kedalam satuan yang kita setting.

Berarti tidak ada hubungan dengan Skala Cetak donk?
Ya betuk sekali, untuk setting Units lembar kerja tidak berpengaruh terhadap skala cetak, karena itu adalah dua hal yang berbeda.

Terus bagaimana kita menentukan satuan dalam AutoCAD?
untuk menentukan satuan dalam AutoCAD terserah pada kita satuan apa yang hendak digunakan dalam penggambaran, misalnya kita mau menggambar sebuah persegi dengan ukuran aslinya 1 meter x 2 meter maka untuk menentukan satuan penggambaran adalah sebagai berikut :

Satuan meter = kita tulis 1,2
Satuan cm = kita tulis 100,200
Satuan mm = kita tulis 1000,2000

Penulisan satuan haruslah tetap dalam satu gambar kerja, jadi tidak diperbolehkan menggunakan 2 satuan dalam satu penggambaran, meskipun hal tersebut mungkin saja dilakukan tapi secara aturan penggambaran adalah salah.

SKALA DI AUTOCAD

Mungkin bagi yang baru menggunakan program AutoCAD soal skala mungkin kurang dipahami, jadi perlu diketahui bahwa di AutoCAD tidak ada istilah skala Objek yang ada hanyalah skala cetak atau Plot Scale. Meskipun secara prinsip kedua istilah tersebut adalah sama saja.

Apa itu skala Objek, mungkin teman-teman waktu sekolah dulu pernah menggambar secara manual benda atau objek yang ukurannya lebih besar dari kertas gambar yang digunakan, lha biar objek yang digambar muat di kertas gambar maka objek harus diskala kan, misalnya 1:100 atau 1:50 dst lha itu yang disebut skala objek, jadi objeknya  yang diskala.

Terus yang disebut skala cetak itu apa donk ?
Skala cetak adalah skala yang digunakan supaya nilai hasil dari proses pencetakan/plot sesuai dengan kertas yang digunakan, misalnya kita akan menskala 1:100 dengan objek rectang sebesar 1000 x 2000 pada kertas A4, maka ketika objek di cetak/plot nilai objek 1000 satuan dalam gambar AutoCAD akan dibagi 100 sehingga akan menjadi 10 pada penggaris yang kita gunakan.
Jadi bukan Objek yang digambar di model yang diskala, tapi hasil cetak dari penggambaran objek itu yang diskala. Skala Objek di model nya tetap 1:1 atau dengan kata lain seperti ukuran aslinya.

masih bingung ?, pasti masih tidak mudeng ya?, oke mari kita buktikan biar jelas dan gamblang...

Siapkan :
PC/Laptop yang sudah ada AutoCADnya -Ya Iyalah :)
Printer yang sudah siap dan penggaris untuk mengecek.

CARA 1 = CETAK SKALA DI MODEL

MISAL SKALA YANG DIKEHENDAKI ADALAH 1:10, BERARTI HASIL CETAK NANTI 1 SATUAN DI GAMBAR AKAN DIBAGI DENGAN 10. (MISAL 1000 SATUAN DIGAMBAR MAKA AKAN MENJADI 1000:10 = 100 SATUAN DI PENGGARIS)

untuk lebih jelas buatlah objek seperti pda langkah dibawah ini :

Langkah :
- Buat sebuah rectang dengan ukuran 1000 x 2000 (Asumsi kita menggunakan satuan mm)

- Kemudian buat sebuah rectang lagi dengan ukuran210 x 297 untuk layout kertasnya (Asumsi menggunakan kertas A4)
- Offset layout kertas sebesar 10 kearah dalam, offset ini bertujuan sebagai margin kertasnya.
- langkah selanjutnya Skala-kan Layout kertas A4 sebesar 10 kali (sesuai dengan besarnya skala yang di inginkan).
- cara menskala layout kertas bisa menggunakan perintah Scale dengan faktor 10,  atau teman-teman kalikan nilai kertas dengan skala yang diinginkan, misalnya 210 x 297 kalau mau diskala 1:10 maka harus dikalikan 10 sehingga menjadi 2100 x 2970, kalau mau di skala 1:100 ya harus dikalikan 100 dst.
- setelah proses penskalaan kertas selesai kemudian Masukkan Objek Persegi kedalamnya.

- Langkah selanjutnya yaitu klik kanan pada tab Model dan pilih Page Setup Manager untuk melakukan setting pada halaman cetak.

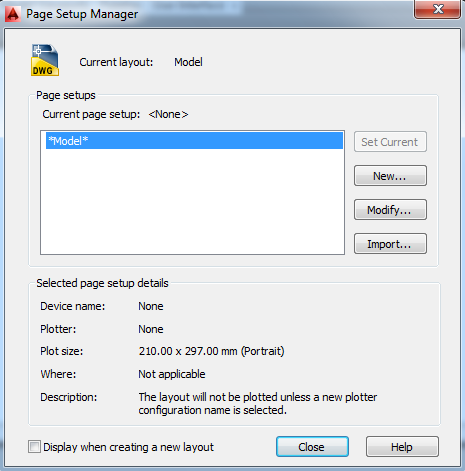

Akan muncul Jendela Page Setup Manager, kemudian pilih Modify

 Akan ditampilkan jendela Page Setup - Model

P1 = Tentukan Printer yang akan dibuat untuk Plotting

P2 = Tentukan Ukuran Kertas yang akan dipakai

P3 = Pilih Window, kemudian pada Klik tombol Window (P4) akan dibawa kedalam jendela kerja model kemudian Klik dari ujung P1 kearah P2 sebagai area cetaknya.

P5 = Klik Center the Plot

P6 = Tentuakan skala yang hendak dipakai

P7 = Tekan Ok untuk melakukan proses pencetakan.

Setelah keluar hasil print out coba cek ukuran dari objeknya apa sudah betul sesuai dengan skala yang kita tentukan.

untuk contoh diatas, maka hasil cetak objek dengan ukuran 1000 akan menjadi 100 mm (1000:10) bila diukur menggunakan penggaris, dan 2000 akan menjadi 200 mm (2000:10 cm).

bila sudah betul coba untuk menskala kan 1:100, 1:50 atau skala lain nya.
